آشنایی با محل جعبه فیوز مگان و دانستن نحوه بررسی و تعویض یک فیوز سوخته، یک مهارت ضروری برای هر دارنده‌ی این خودرو است. این کار نه تنها می‌تواند در مواقع اضطراری شما را از ماندن در راه نجات دهد، بلکه از هزینه‌های اضافی برای مراجعه به تعمیرگاه نیز جلوگیری می‌کند. در این راهنمای کامل و جامع، ما قدم به قدم به شما نشان خواهیم داد که جعبه فیوزهای مگان دقیقاً کجا قرار دارند، چگونه نقشه آن‌ها را بخوانید، وظیفه هر فیوز مهم چیست و چطور یک فیوز سوخته را به سادگی عیب‌یابی و تعویض کنید.
محل دقیق جعبه فیوز مگان کجاست ؟
خبر خوب این است که پیدا کردن جعبه فیوزها در رنو مگان کار پیچیده‌ای نیست. نکته کلیدی که باید بدانید این است که مگان برخلاف بسیاری از خودروها، دو جعبه فیوز مجزا دارد: یکی در محفظه موتور که وظیفه کنترل قطعات حیاتی را بر عهده دارد و دیگری داخل کابین که سیستم‌های رفاهی و داخلی را مدیریت می‌کند.
جعبه فیوز اصلی (محفظه موتور – معروف به UPC)
این جعبه فیوز، قلب تپنده سیستم الکتریکی خودروی شماست و فیوزها و رله‌های مربوط به مهم‌ترین بخش‌های خودرو را در خود جای داده است.

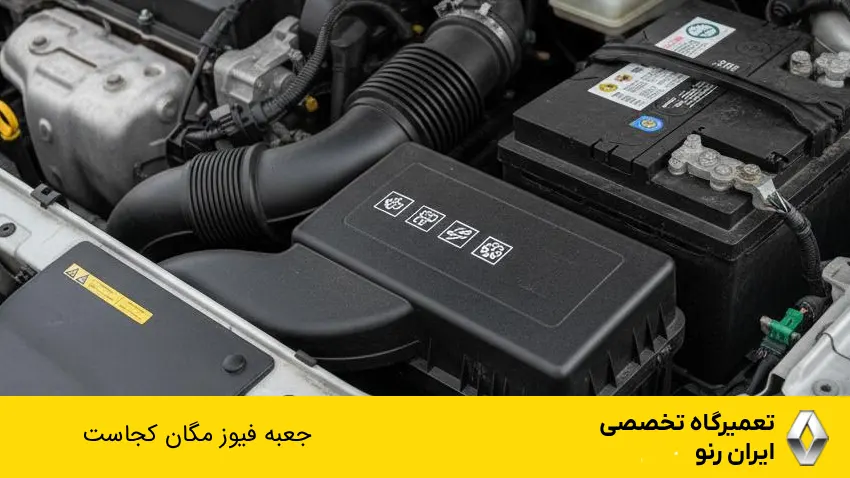

مکان دقیق: کاپوت را بالا بزنید و به سمت راننده نگاه کنید. کنار باتری خودرو، یک جعبه پلاستیکی مشکی رنگ بزرگ مشاهده خواهید کرد. این همان جعبه فیوز اصلی یا واحد UPC (واحد حفاظت و سوئیچینگ) است.
نحوه دسترسی: روی این جعبه معمولاً چند خار یا یک قفل پلاستیکی وجود دارد. با آزاد کردن آن‌ها میتوانید به راحتی درب جعبه را برداشته و به فیوزها و رله‌ها دسترسی پیدا کنید.
وظایف اصلی: این جعبه فیوز مسئولیت کنترل قطعاتی را بر عهده دارد که برای حرکت و ایمنی خودرو ضروری هستند. از جمله:
- پمپ بنزین
- فن رادیاتور (دور کند و تند)
- کامپیوتر خودرو (ECU)
- سیستم ترمز ضد قفل (ABS)
- چراغ‌های اصلی جلو
- کمپرسور کولر
نکته مهم: در برخی مدل‌ها مانند مگان ۱۶۰۰، ممکن است از جعبه فیوز متفاوتی با نام N2 استفاده شده باشد که چینش فیوزها کمی متفاوت است، اما محل کلی آن همان کنار باتری است.
جعبه فیوز داخلی (کابین سرنشین)
این جعبه فیوز وظیفه مدیریت برق‌رسانی به تجهیزات رفاهی و آپشن‌های داخل کابین را بر عهده دارد. معمولاً مشکلات برقی مگان رایجی مانند کار نکردن فندک یا سیستم صوتی به این جعبه مربوط میشود.

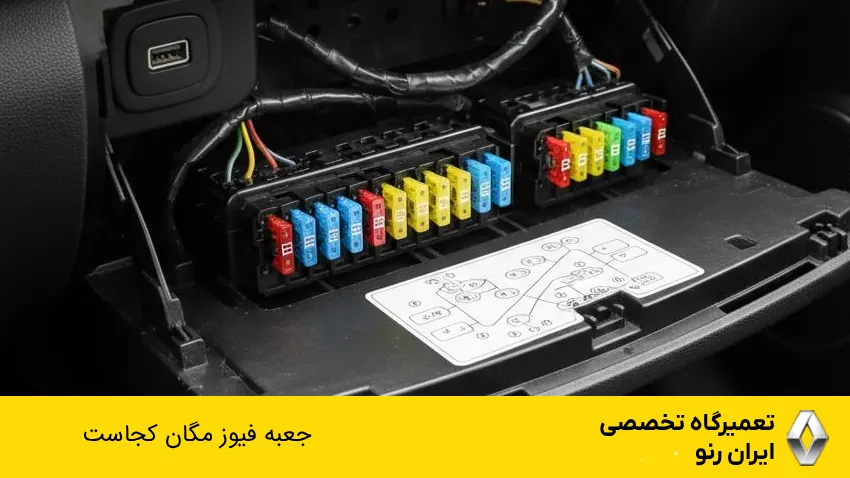

مکان دقیق: داخل خودرو، سمت راننده بنشینید. در قسمت پایینی داشبورد، سمت چپ فرمان و پدال‌ها (تقریباً نزدیک زانوی چپ شما)، یک درپوش پلاستیکی کوچک وجود دارد.
نحوه دسترسی: این درپوش معمولاً به صورت کشویی یا با یک خار ساده باز میشود. با باز کردن آن، به ردیفی از فیوزهای رنگارنگ دسترسی پیدا خواهید کرد.
وظایف اصلی: این جعبه مسئول کنترل سیستم‌های زیر است:
- فندک و جافندکی
- سیستم صوتی (رادیو و پخش)
- چراغ‌های سقف و چراغ نقشه خوانی
- شیشه بالابرهای برقی
- سیستم تهویه مطبوع (پنل بخاری و کولر)
- برف پاک‌کن شیشه عقب (در مدل‌های هاچ‌بک)
درصورتی که برای تعویض فیوز تجربه کافی را ندارید میتوانید برای تعویض آن به تعمیرگاه مگان شرق تهران مراجعه کنید.
نقشه فیوزهای مگان
حالا که محل جعبه فیوزها را پیدا کردید، چالش بعدی این است که بفهمید هر فیوز چه کاری انجام می‌دهد. خوشبختانه مهندسان رنو این کار را ساده کرده‌اند. معمولاً پشت درپوش هر دو جعبه فیوز، یک برچسب یا دیاگرام حک شده وجود دارد که با استفاده از علائم و اعداد، نقشه راهنمای فیوزها را نشان می‌دهد.
برای خواندن این نقشه، کافی است شکل و جایگاه فیوز روی نقشه را با جایگاه فیزیکی آن در جعبه تطبیق دهید. در ادامه، لیستی از مهم‌ترین فیوزها به تفکیک هر جعبه، به همراه وظیفه و علائم خرابی‌شان آورده شده است.
جدول فیوزهای کلیدی جعبه فیوز موتور (UPC):
| فیوز | وظیفه | علائم خرابی احتمالی |
|---|---|---|
| فیوز پمپ بنزین | برق‌رسانی به پمپ بنزین برای ارسال سوخت به موتور | خودرو استارت می‌خورد، صدای استارت عادی است، اما موتور روشن نمی‌شود. |
| فیوز فن رادیاتور | فعال کردن فن برای خنک کردن موتور | آمپر آب به سرعت بالا می‌رود، خودرو در ترافیک جوش می آورد. |
| فیوز ECU | تامین برق کامپیوتر مرکزی خودرو | خودرو به طور کلی روشن نمی‌شود و چراغ چک موتور ممکن است روشن نشود. |
| فیوز کمپرسور کولر | برق‌رسانی به کلاچ کمپرسور کولر | با زدن دکمه A/C، کمپرسور درگیر نمی‌شود و باد خنک تولید نمی‌شود. |
| فیوز ترمز ABS | تامین برق سیستم ترمز ضد قفل | چراغ هشدار ABS روی صفحه کیلومتر روشن میشود. |
جدول فیوزهای کلیدی جعبه فیوز داخلی:
| فیوز | وظیفه | علائم خرابی احتمالی |
|---|---|---|
| فیوز فندک | برق‌رسانی به سوکت فندک برای شارژرها و… | شارژر فندکی کار نمی‌کند، فندک داغ نمی‌شود. |
| فیوز سیستم صوتی | تامین برق رادیو و پخش خودرو | سیستم صوتی به طور کامل خاموش شده و روشن نمی‌شود. |
| فیوز چراغ سقف | برق‌رسانی به چراغ‌های داخلی کابین | چراغ سقف و چراغ‌های نقشه خوانی روشن نمی‌شوند. |
| فیوز شیشه بالابر | تامین برق موتورهای شیشه بالابر | یک یا چند شیشه بالابر از کار می‌افتند. |
معرفی رله‌های مگان
در جعبه فیوز اصلی (کنار باتری)، علاوه بر فیوزها، قطعات مکعبی شکلی به نام رله (Relay) نیز وجود دارند. اما رله چیست و چه تفاوتی با فیوز دارد؟
به زبان ساده، فیوز یک قطعه محافظتی است که در صورت عبور جریان بیش از حد، “می‌سوزد” تا مدار را قطع کند. اما رله یک کلید الکتریکی هوشمند است. رله با دریافت یک سیگنال ضعیف (مثلاً از دکمه A/C)، یک مدار قوی‌تر را وصل می‌کند (مثلاً برق کمپرسور کولر).
تفاوت اصلی: فیوز فداکاری می‌کند و می‌سوزد، اما رله فقط دستور قطع و وصل را اجرا می‌کند و معمولاً نمی‌سوزد (مگر اینکه خراب شود).
مهم‌ترین رله‌های مگان:
رله فن (دور کند و تند): دستور کار کردن فن را با سرعت‌های مختلف صادر می‌کند. خرابی آن می‌تواند باعث جوش آوردن خودرو شود.
رله پمپ بنزین: دستور روشن شدن پمپ بنزین را می‌دهد.
رله بوق: با فشردن بوق، این رله برق را به بوق وصل می‌کند.
عیب‌یابی و تعویض فیوز مگان
اگر یکی از تجهیزات برقی خودرو از کار افتاد، قبل از هر کاری فیوز مربوط به آن را چک کنید. این کار بسیار ساده است و در چند دقیقه انجام میشود.
مرحله اول: نشانه‌های یک فیوز سوخته چیست؟
یک فیوز سالم، دارای یک سیم فلزی نازک در داخل بدنه پلاستیکی شفاف خود است که کاملاً سالم و متصل است. در یک فیوز سوخته، این سیم قطع شده یا ذوب شده است. گاهی اوقات ممکن است بدنه پلاستیکی فیوز نیز کمی سیاه یا دوده زده به نظر برسد.
مرحله دوم: آموزش تعویض فیوز در ۳ گام ساده
ایمنی اول: خودرو را خاموش کرده و سوئیچ را کاملاً ببندید. برای اطمینان بیشتر، بهتر است بست منفی باتری را نیز جدا کنید تا از هرگونه اتصالی ناخواسته جلوگیری شود.
پیدا کردن فیوز معیوب: با استفاده از نقشه راهنمای روی درب جعبه فیوز، فیوز مربوط به قطعه‌ای که از کار افتاده را پیدا کنید. معمولاً در کنار فیوزها یک انبر پلاستیکی کوچک سفید رنگ برای بیرون کشیدن راحت‌تر آن‌ها قرار دارد.
تعویض: با استفاده از انبر، فیوز سوخته را مستقیم به بیرون بکشید. فیوز جدید را جایگزین آن کنید.
هشدار جدی: هرگز از فیوزی با آمپر بالاتر استفاده نکنید.
هر فیوز یک عدد (مثلاً ۱۰، ۱۵، ۲۰) روی خود دارد که نشان‌دهنده “آمپر” آن است. همیشه باید فیوز جدید را با فیوزی با دقیقاً همان آمپر جایگزین کنید. استفاده از فیوز با آمپر بالاتر به سیم‌کشی اجازه می‌دهد جریان بیشتری را از خود عبور دهد که می‌تواند منجر به داغ شدن سیم‌ها، ذوب شدن آن‌ها و حتی آتش‌سوزی شود.
نکات مهم و هشدارهای ضروری
هرگز از سیم به جای فیوز استفاده نکنید! این کار یکی از خطرناک‌ترین کارهایی است که میتوانید انجام دهید و ریسک آتش‌سوزی خودرو را به شدت بالا می‌برد.
اگر یک فیوز به طور مداوم می‌سوزد: این نشانه یک مشکل جدی‌تر مانند اتصالی در سیم‌کشی است. در این حالت، تعویض مداوم فیوز مشکلی را حل نمی‌کند و باید فوراً به یک باتری‌ساز یا تعمیرکار متخصص رنو مراجعه کنید.
همیشه چند فیوز یدک به همراه داشته باشید: فیوزها ارزان هستند. بهتر است از هر آمپر (۱۰، ۱۵، ۲۰، ۲۵) چند عدد در داشبورد خود داشته باشید.
چه زمانی باید به تعمیرگاه مراجعه کنیم؟ اگر با تعویض فیوز مشکل حل نشد، یا اگر با مسائل پیچیده‌تری مانند خرابی رله‌ها یا خود جعبه فیوز (UPC) مواجه شدید، حتماً کار را به متخصص بسپارید.
سوالات متداول
فیوز پمپ بنزین مگان ۱۶۰۰ کجاست؟
در جعبه فیوز اصلی که کنار باتری در محفظه موتور قرار دارد. برای جایگاه دقیق به نقشه روی درب جعبه مراجعه کنید.
علت کار نکردن فندک مگان چیست؟
در ۹۰٪ موارد، مشکل از سوختن فیوز مربوط به آن است که در جعبه فیوز داخلی (زیر داشبورد سمت راننده) قرار دارد.
اگر نقشه روی درب جعبه فیوز نبود چه کار کنیم؟
میتوانید با جستجوی عبارت “نقشه جعبه فیوز مگان” در اینترنت، تصاویر و راهنماهای مربوط به مدل خودروی خود را پیدا کنید.
هزینه تعمیر یا تعویض جعبه فیوز مگان چقدر است؟
هزینه تعویض یک عدد فیوز تقریباً ناچیز است. اما اگر خود جعبه فیوز اصلی (UPC) آسیب دیده باشد، بسته به شدت آسیب و نیاز به تعویض یا تعمیر، هزینه آن می‌تواند قابل توجه باشد و نیاز به کارشناسی توسط متخصص دارد.
