جعبه فیوز در خودرو ال‌نود، همانند سایر خودروها، به‌عنوان یک سیستم حفاظتی عمل می‌کند که از مدارهای برقی خودرو در برابر جریان‌های اضافی یا اتصال کوتاه محافظت می‌کند. این قطعه کوچک اما حیاتی، با قطع جریان برق در مواقع ضروری، از آسیب به قطعات گران‌قیمت خودرو جلوگیری می‌کند.
جعبه فیوز ال ۹۰ کجاست؟
جعبه فیوز مجموعه‌ای از فیوزها و رله‌ها است که در مدارهای مختلف برقی خودرو قرار دارد. هر فیوز مسئول حفاظت از یک بخش خاص مانند چراغ‌ها، سیستم تهویه، برف‌پاک‌کن و… است. در صورت بروز مشکل در هر یک از این سیستم‌ها، فیوز مربوطه قطع میشود تا از آسیب به سایر قطعات جلوگیری کند.
موقعیت جعبه فیوز در خودرو ال‌نود
در خودرو ال‌نود، دو جعبه فیوز وجود دارد:

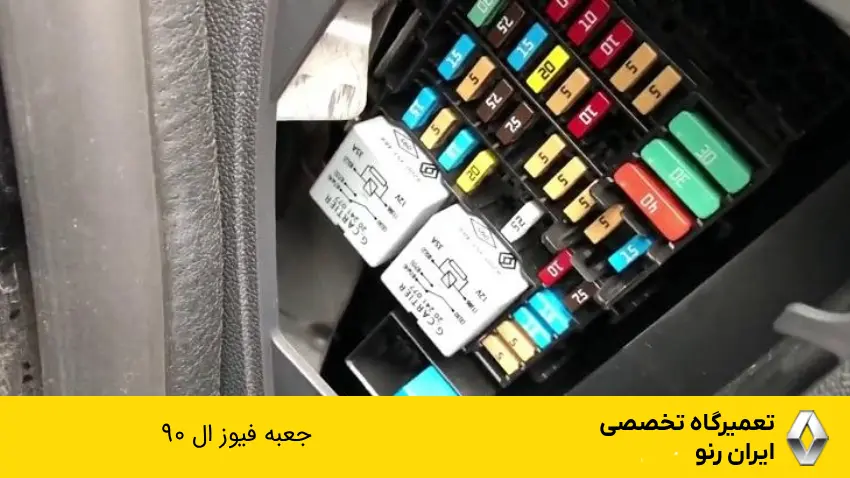

- جعبه فیوز ال نود داخل کابین: این جعبه در سمت چپ داشبورد و در زیر فرمان قرار دارد.

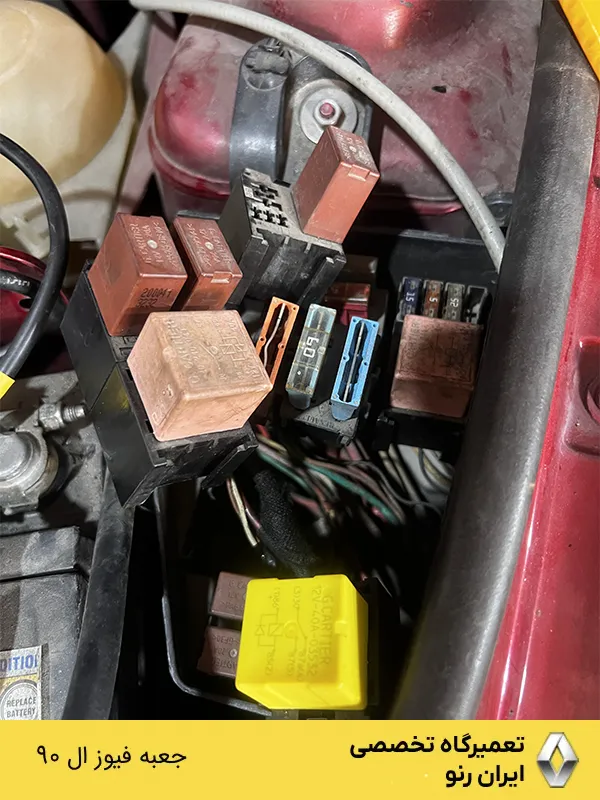

- جعبه فیوز موتور: این جعبه در قسمت موتور، نزدیک به باتری قرار دارد.
برای دسترسی به جعبه فیوز داخل کابین، باید درب داشبورد را باز کرده و پوشش پلاستیکی را بردارید. برای دسترسی به جعبه فیوز موتور، کاپوت خودرو را باز کرده و به سمت باتری نگاه کنید.
دسترسی به جعبه فیوز
دسترسی به جعبه فیوز ال نود کار آسانی است و نیاز به ابزار خاصی ندارد.
مراحل باز کردن درب جعبه فیوز:
- موتور خودرو را خاموش کنید و سوییچ را از آن خارج کنید.
- اگر به جعبه فیوز داخلی نیاز دارید، پنل پلاستیکی زیر داشبورد را به آرامی با دست بکشید تا باز شود. این پنل معمولاً با چند گیره کوچک نگه داشته شده است.
- اگر به جعبه فیوز محفظه موتور نیاز دارید، درب پلاستیکی آن را که با چند گیره بسته شده است، باز کنید. ممکن است نیاز باشد کمی آن را فشار دهید یا گیره‌ها را آزاد کنید.
نکات ایمنی هنگام کار با جعبه فیوز:
همیشه سوییچ را خارج کنید: قبل از هر کاری، حتماً خودرو را خاموش کنید.
از ابزار مناسب استفاده کنید: برای بیرون کشیدن فیوزها، از انبرک پلاستیکی کوچکی که معمولاً در همان جعبه فیوز قرار دارد، استفاده کنید. [تصویر انبرک فیوز]
فیوز را با فیوز مشابه جایگزین کنید: هرگز از فیوزی با آمپر متفاوت استفاده نکنید. این کار می‌تواند به سیم‌کشی یا قطعه برقی شما آسیب بزند. رنگ فیوزها نشان‌دهنده آمپر آن‌هاست. به عنوان مثال، فیوز ۱۵ آمپر آبی رنگ و فیوز ۱۰ آمپر قرمز رنگ است.
در صورت عدم اطمینان، به متخصص مراجعه کنید: اگر در مورد علت سوختن فیوز مطمئن نیستید، حتماً به یک تعمیرگاه تخصصی ال ۹۰ در تهران مراجعه کنید.

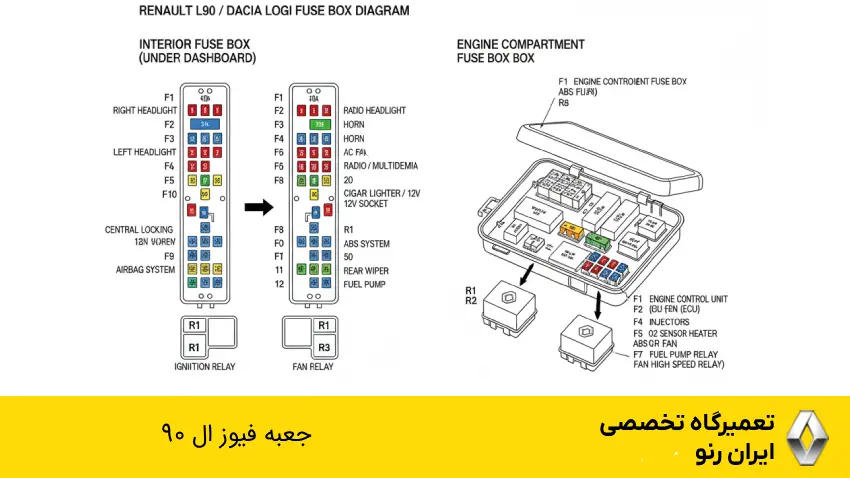

نقشه فیوزها و عملکرد هر فیوز ال ۹۰
در زیر، لیستی از فیوزهای موجود در جعبه فیوز داخل کابین خودرو ال‌نود آورده شده است:
| شماره فیوز | آمپر | عملکرد |
|---|---|---|
| F01 | ۲۰A | برف‌پاک‌کن |
| F02 | ۵A | داشبورد، رله‌های ECU |
| F03 | ۲۰A | چراغ ترمز، چراغ دنده عقب |
| F04 | ۱۰A | ایربگ، چراغ راهنما |
| F09 | ۱۰A | نور پایین سمت چپ |
| F10 | ۱۰A | نور پایین سمت راست |
| F11 | ۱۰A | نور بالا سمت چپ |
| F12 | ۱۰A | نور بالا سمت راست |
| F13 | ۳۰A | بالابر شیشه عقب |
| F14 | ۳۰A | بالابر شیشه جلو |
این لیست ممکن است بسته به سال ساخت و تجهیزات خودرو متفاوت باشد.
اگرچه ممکن است در نگاه اول ارتباط مستقیمی بین جعبه فیوز و سنسور اکسیژن دیده نشود، اما خرابی در جعبه فیوز می‌تواند منجر به عملکرد نادرست سنسور اکسیژن شود. علائم خرابی سنسور اکسیژن ال ۹۰ مانند افزایش مصرف سوخت، بد کار کردن موتور یا روشن شدن چراغ چک، ممکن است ناشی از قطع برق‌رسانی از طریق فیوز معیوب باشد.
نحوه تعویض فیوزها
برای تعویض فیوزهای خراب به روش زیر عمل کنید:
- شناسایی فیوز معیوب: با استفاده از دیاگرام، فیوز مورد نظر را شناسایی کنید. (با دقت به سیم فلزی داخل فیوز نگاه کنید. اگر سیم پاره شده یا ذوب شده باشد، فیوز سوخته است.)
- خارج کردن فیوز: با استفاده از انبردست، فیوز را به آرامی از جای خود خارج کنید.
- نصب فیوز جدید: فیوز جدید با آمپر مناسب را جایگزین کنید.
جعبه فیوز بخش مهمی از سیستم برقی خودرو ال‌نود است که با حفاظت از مدارهای مختلف، از آسیب به قطعات گران‌قیمت جلوگیری می‌کند. با آگاهی از موقعیت و عملکرد فیوزها، می‌توانید در مواقع ضروری اقدامات لازم را انجام دهید. همچنین، توصیه میشود که به‌صورت دوره‌ای فیوزها را بررسی کرده و در صورت نیاز تعویض کنید.
نتیجه گیری
جعبه فیوز یک جزء حیاتی در خودروی ال نود است که از سیستم برقی شما محافظت می‌کند. آشنایی با موقعیت، عملکرد و نحوه تعویض فیوزها می‌تواند در مواقع اضطراری به شما کمک کند تا مشکلات کوچک را به راحتی حل کنید.
اهمیت نگهداری و بررسی دوره‌ای جعبه فیوز:
- همیشه چند فیوز یدکی با آمپرهای مختلف در خودرو داشته باشید.
- هر چند وقت یکبار، جعبه فیوز را از نظر وجود گرد و غبار یا رطوبت بررسی کنید.
- اگر متوجه سوختن مکرر یک فیوز خاص شدید، آن را جدی بگیرید و برای بررسی دقیق‌تر به مکانیک مراجعه کنید.
آگاهی از این نکات، به شما کمک می‌کند تا با اطمینان بیشتری رانندگی کنید و از بروز مشکلات بزرگ‌تر جلوگیری نمایید.
سوالات متداول
وظیفه جعبه فیوز چیست؟
جعبه فیوز از سیستم برق خودرو در برابر اتصال کوتاه، افزایش جریان و آسیب به تجهیزات برقی محافظت می‌کند.
چگونه بفهمم کدام فیوز سوخته است؟
می‌توانید با باز کردن جعبه فیوز، فیوزها را بررسی کنید. فیوز سوخته معمولاً دارای سیم قطع‌شده در داخل آن است. همچنین از تستر فیوز یا مولتی‌متر نیز می‌توان استفاده کرد.
آیا می‌توانم از فیوز با آمپر بالاتر استفاده کنم؟
خیر. استفاده از فیوز با آمپر بالاتر ممکن است باعث آسیب جدی به سیستم برق یا حتی آتش‌سوزی شود. همیشه از فیوز با آمپر توصیه‌شده توسط سازنده استفاده کنید.
آیا فیوزهای یدکی در خودرو وجود دارد؟
بله، معمولاً چند فیوز یدکی درون جعبه فیوز تعبیه شده است. در برخی مدل‌ها نیز یک گیره برای راحت‌تر درآوردن فیوزها وجود دارد.
